1、適用條件及產所

　　1)普通生活污水的提升;

　　2)PH值范圍4~10;

　　3)溫度范圍0~40℃

　　4)流量范圍：0~50m³/h

　　5)電源電壓：380V±10%

　　6)電源頻率：50Hz±5%

　　7)揚 程：0～25m

　　1)箱體材質：SUS304不銹鋼

　　使用場所：地下商場、人防、地鐵、會所、酒店及其他地下建筑

   2、原理介紹

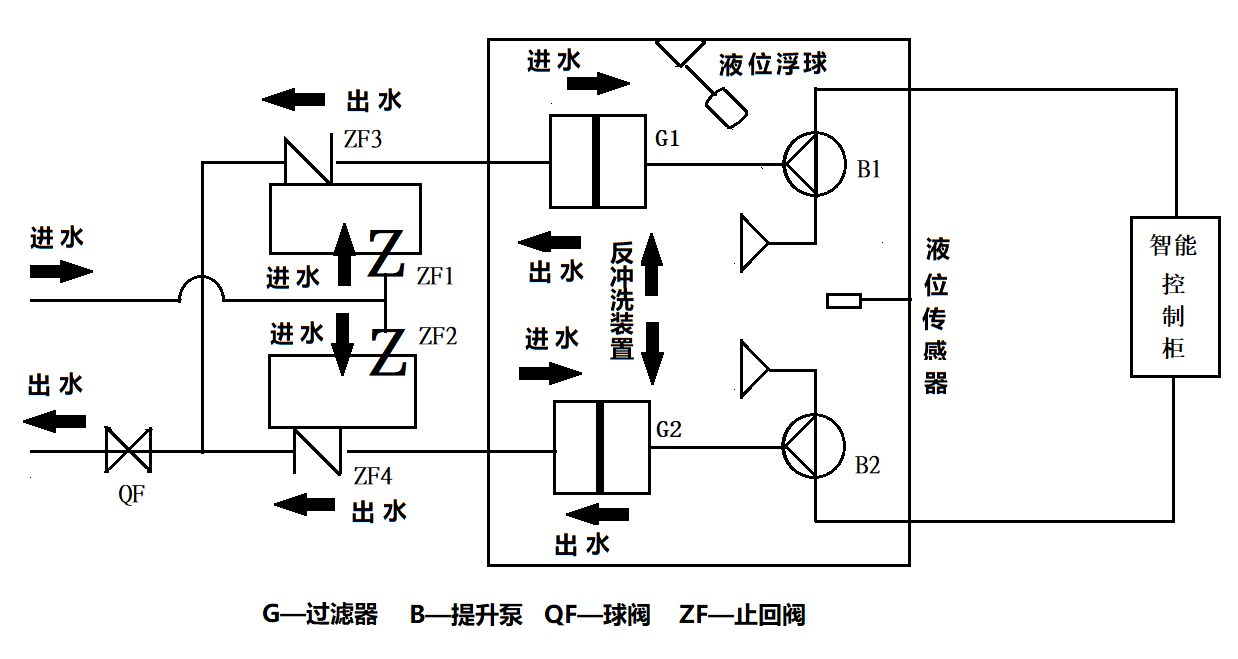

　　1)設備原理圖

　　



　　2)原理說明

　　當污水自流進入設備時，通過進水止回閥、固液分離裝置、水泵進入集水箱。當集水箱內的污水水位達到設定水泵開啟水位時，液位計發出信號，通過控制柜啟動水泵，此時帶壓水流反向旋流沖洗固液分離裝置，將固液分離裝置內進水時分離下來的雜物隨著水流一并沖洗并提升排放，在水壓作用下進水止回閥關閉，出水止回閥打開，污水與雜物被提升排放到污水檢查井。此時若有進水，仍可以通過安全回流裝置進入集水箱，機械排水與集水箱進水可同時進行。反沖洗裝置避免了人為定期清掏儲雜物。當集水箱內水位下降到設定的停泵水位時，液位計發出信號，水泵停止工作。

　　TNWT型污水提升設全自動運行，無需人工值守。正常啟泵液位發生故障時，聲光報警，超限水位浮球發出信號，并自動緊急強排?？刂葡到y(tǒng)也設有手動控制系統，通過切換旋鈕，實現手動、自動轉換功能。

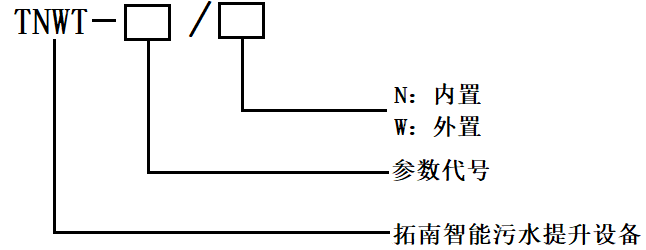

　　3、設備型號說明

　　



　　4、設備功能特點

　　n 內置式安裝無堵塞

　　由于采用了雜質與污水分離技術，采用水泵內置安裝，污物不接觸水泵，不會造成纏繞和堵塞，可延長水泵使用壽命。

　　n 無沉積免清掏

　　污物被暫存在分離裝置內，不進入水箱，更無需絞碎，水箱內的污水達到限定水位，污物隨污水排出，水箱內沒有沉積物，實現了真正意義的免清掏。

　　n 無污染

　　污水在密閉的水箱內暫存和排放，污物無沉積，避免了臭味外溢，保護周邊環境不受污染。

　　n 無倒灌

　　進水管采用雙止位閥，增強了防止污水倒流的可靠性。

　　n 占地面積

　　該系列設備結構緊湊，占地面積小，節約了地下室的空間。提高建筑物的利用率。

　　n 液位控制

　　水位檢測控制靈敏，保證水泵啟停的可靠性。采用高位起，低位停、超高為同時啟動的工作方式。

　　n 智能控制

　　可編程控制系統，實現了無人值守操作、異常情況報警指示、強大的自修復功能等，可視化操作界面，使得運行更加穩定可靠。

　　5、安裝說明

　　1)地面式安裝

　　

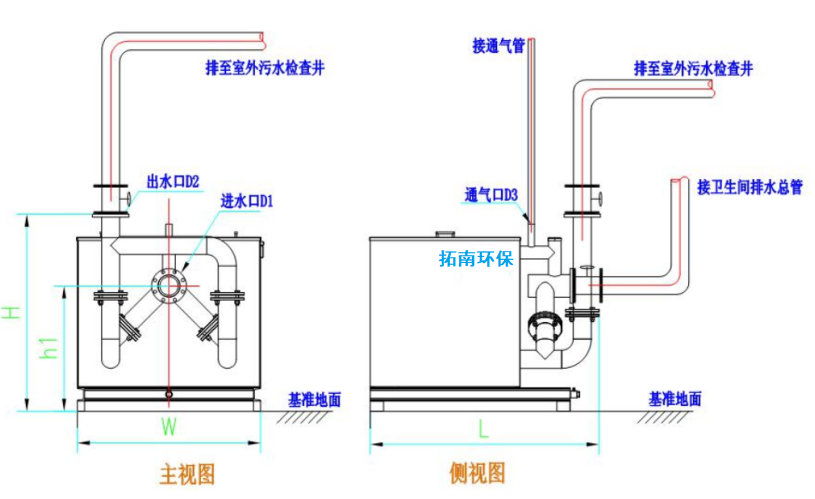

　　污提地面式安裝示意圖

　　TNWT型污水提升設備地面式安裝技術說明：

　　Ø 采用地上式安裝設備，要求地面平整;

　　Ø 設備進、出水口兩端都必須安裝閘閥，以便設備的調試及檢修;

　　Ø 設備通風管應連接到室外或與建筑物的排水通風系統連接;

　　Ø 設備旁邊應設有排水溝，便于維修排水和緊急事故的排水;

　　Ø 其他未盡事宜請參照相應的國家規范。

　　2)坑內安裝

　　

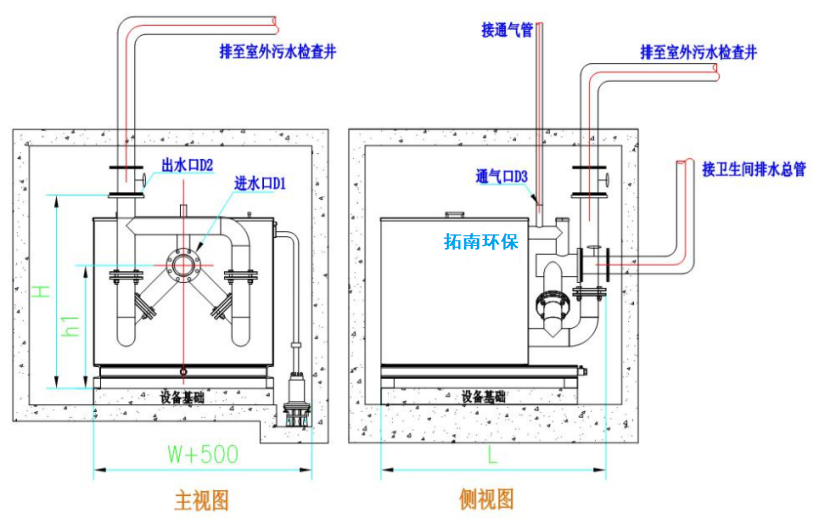

　　污提坑內安裝示意圖

　　TNWT型污水提升設備坑式裝技術說明：

　　Ø 采用坑式安裝設備，要求坑內地面平整。

　　Ø 預留坑的高度須確保設備就位后，污水能自流進入設備進水口;

　　Ø 設備進、出水口兩端都必須安裝閘閥，以便設備的調試及檢修;

　　Ø 設備通風管應連接到室外或與建筑物的排水通風系統連接;

　　Ø 設備安裝預留坑要求上部蓋板方便打開，以便日后維護檢修



   6、設備規格參數表

設備型號	流量 (m³/h)	揚程	功率（kw/單泵）	進水口徑	出水口徑	設備尺寸			安裝預留空間尺寸
						長	寬	高	長	寬	高
TNWT-10/2	5-10	5-10	0.75	100	100	1510	1550	1300	2210	2350	1650
		10-13	1.1	100	100	1510	1550	1300	2210	2350	1650
		13-20	1.5	100	100	1510	1550	1300	2210	2350	1650
TNWT-15/2	10-15	8-10	1.1	100	100	1510	1550	1300	2210	2350	1700
		10-15	1.5	100	100	1510	1550	1300	2210	2350	1700
		20-23	2.2	100	100	1510	1550	1300	2210	2350	1700
TNWT-20/2	15-20	8-15	2.2	100	100	1900	1550	1400	2600	2350	1750
		15-22	3.0	100	100	1900	1550	1400	2600	2350	1750
		22-25	3.0	100	100	1900	1550	1400	2600	2350	1750
TNWT-25/2	20-25	12-15	2.2	100	100	1900	1550	1400	2600	2350	1800
		15-18	3.0	100	100	1900	1550	1400	2600	2350	1800
		18-24	4.0	100	100	1900	1550	1400	2600	2350	1800
TNWT-30/2	25-30	12-15	3.0	100	100	2100	1550	1400	2800	2350	1850
		15-18	4.0	100	100	2100	1550	1400	2800	2350	1850
		18-30	5.5	100	100	2100	1550	1400	2800	2350	1850
TNWT-35/2	30-35	7-15	3.0	150	100	2100	1600	1450	2800	2400	1850
		15-18	4.0	150	100	2100	1600	1450	2100	1600	1850
		18-24	5.5	150	100	2100	1600	1450	2100	Y600	1850
TNWT-40/2	35-40	10-15	4.0	150	100	2100	1600	1450	2800	2400	1850
		15-20	5.5	150	100	2100	1600	1450	2800	2400	1850
		20-30	7.5	150	100	2100	1650	1450	2800	7460	1850
TNWT-45/2	40-45	10-15	4.0	150	100	2300	1650	1450	2400	J200	1850
		15-20	5.5	150	100	2300	1650	1450	2900	1200	1850
		20-30	7.5	150	100	2300	1650	1450	2900	3200	1850
TNWT-50/2	45-50	10-15	4.0	150	100	2300	1650	1450	2900	3200	1850
		15-20	5.5	150	100	2300	1650	1450	2900	3200	1850
		20-30	7.5	150	100	2300	1650	1450	2900	3200	1850
